一、參考執行標準與規范

執行ISO5348 機械振動與沖擊測量標準、

ISO3945 機械振動測量與評定標準、

ISO10817 振動測量與信號分析標準、

GB755-65 電機基本技術要求、

GB2807-81電機振動測定方法、

GB 10086.1.2-88 旋轉電機振動測定方法及限值振動測定方法、

GB T 30269.303-2018信息技術 傳感器網絡 第303部分：通信與信息交換：基于IP的無線傳感器網絡網絡層規范，實時響應及準確性符合相關要求。

二、系統概述

動力設備集群智能在線監測系統是通過智能遠程運維系統（RMS）完成工業生產線的電機、減速機、風機、高低壓變電、泵閥等設備運行狀態信息及故障信息檢測，通過檢測設備的溫度、震動、轉速、電流、電壓等數據實時分析處理運行設備狀況，同時通過信息報警推送，智能分析設備運行狀況并實時報警等功能，能迅速找到解決問題的方法。通過在線檢測系統全面實現對關鍵設備的全生命周期管理，提高了設備有效運維時間和效率，降低設備運維成本，降低設備故障時間，減少現場人員維護量，降低維護人員的依賴性。

3.4軟件系統需提供人機界面軟件，直觀指示電機等設備的振動數據；分析處理設備數據，判斷設備狀態，識別設備故障；提供設備狀態、報警信號等送至管理維護人員。
設備總覽：以設備臺賬表匯總的形式展示，包括設備位置、設備名稱、電機及變壓器溫度、電機振動、電機及變壓器電流、網絡節點狀態；
報警管理：設備基本信息，報警狀態，報警時間，當前狀態，報警信息確認；
健康管理：設備基本信息，預設壽命，使用時間，剩余時間，當前狀態；
維修臺賬：設備基本信息，當前狀態，維修開始時間，持續時間，當前狀態。
動力設備集群智能在線監測管理系統用于對采集的信號進行實時分析，包括設置監測任務，根據采集模塊提供的信息，進行數據分析、識別故障狀態、提供報警信號、存儲歷史數據、提供內外部通訊接口。狀態分析模塊提供設備狀態、連接狀態、報警狀態等，具有設備復位、自學習，便于現場人員操作設備，識別設備狀態。故障信號可通過以太網、工業現場總線等方式輸出至生產線控制系統或集中控制系統，為運行人員提供清晰的故障狀態指示。同時，狀態分析設備需支持 MQTT、OPC-UA 等工業物聯網通訊協議，以滿足云端數據分析和遠程專家服務的需求。
動力設備集群智能在線監測管理系統集成于狀態監測設備上，可通過設備自帶的網絡接口訪問的基于 Web服務的軟件，用于狀態監測任務的配置，實時監測數據的分析和查看。安裝于服務器上器上的設備組態軟件，用于對監測對象進行組態，實時顯示設備群組、單獨設備、單獨測點的監測狀態，進行可視化狀態檢測及設備狀態的在線可視化。
動力設備集群智能在線監測管理系統需具備完善的自檢功能，能對硬件系統的網絡通信狀態、串口通信狀態傳感網絡狀態及內部硬件信息等進行檢查，實時展示硬件系統中的網關和節點的通訊狀態，若存在異常，系統需及時給出消息通知，需可快速查看網絡狀態異常的具體信息, 方便相關人員進行及時處理。
動力設備集群智能在線監測管理系統軟件內設備總貌圖全部采用立體三維圖呈現，圖中需標注測點傳感器的位置、名稱和實時數據，故障處的測點傳感器可突出顯示，方便判斷設備故障位置。
動力設備集群智能在線監測管理系統軟件使用本地化部署方案，提供系統和數據本地化服務，免費對外提供數據接口。

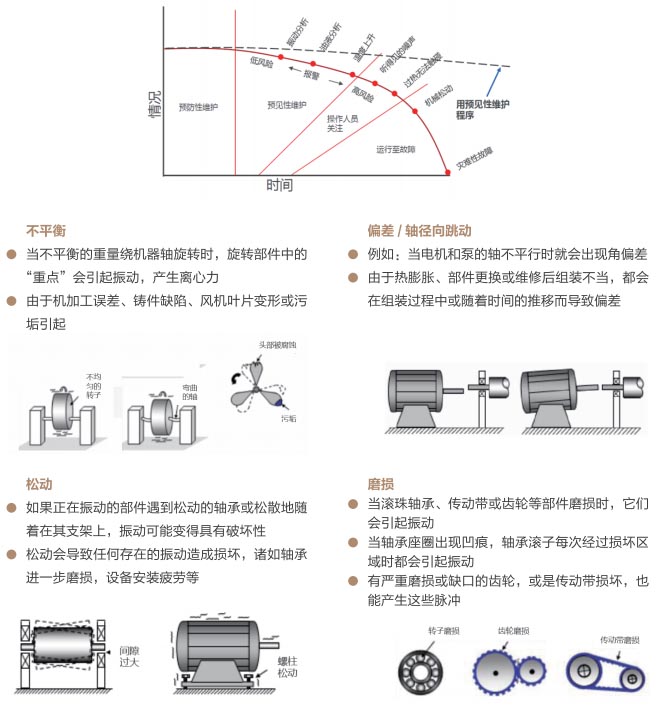

3.5傳感器能檢測出的狀態：
檢測按預防性-預見性-提示關注-故障報警等幾個狀態進行識別判斷。
